焊接工藝評定試驗是在進行焊接工藝評定時為驗證所擬定的焊件的焊接工藝的正確性而安排的各種試驗，如外觀檢測，焊接接頭拉伸、彎曲、沖擊試驗，焊縫無損探傷，焊縫金相檢驗等。
本部分適用于鋁及鋁合金的惰性氣體保護電弧焊及等離子弧焊接的焊接工藝評定試驗。
焊接工藝評定試驗項目
依據GB/T 19869.2-2012（ISO 15614-2）標準所規定。
焊縫類型 | 試件圖示 | 試驗項目 | 試樣數量 | 試驗標準 |
全焊透的對接焊縫 |
| 外觀 射線或超聲 滲透檢測 橫向拉伸 橫向彎曲或斷裂試驗 （鑄件或鑄鍛件） 宏觀檢驗 微觀檢驗 | 100% 100% 100% 2個試樣 2個正彎和2個背彎試樣 1個試樣 1個試樣 | 目視 GB/T 3323.1 or GB/T 11345 GB/T 18851.1 GB/T 2651 GB/T 2653
GB/T 26955 GB/T 26955 |
全焊透的T型接頭 全焊透的支接管 |
| 外觀 滲透檢測 宏觀檢驗 微觀檢驗 | 100% 100% 4個試樣 1個試樣 | 目視 GB/T 18851.1 GB/T 26955 GB/T 26955 |

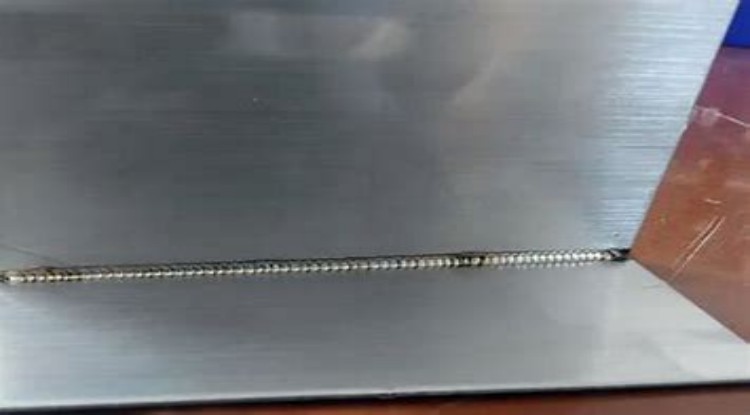

角焊縫 |
| 外觀 滲透檢測 宏觀檢驗 微觀檢驗 | 100% 100% 2個試樣 1個試樣 | 目視 GB/T 18851.1 GB/T 26955 GB/T 26955 |
檢測標準
GB/T 19869.2-2012 鋁及鋁合金的焊接工藝評定試驗
ISO 15614-2:2022 Specification and qualification of welding procedures for metallic materials - Welding procedure test - Part 2: Arc welding of aluminium and its alloys
